如何選擇濾波貼片電容?

2021-06-26 14:30:22        0   責任編輯: 貼片電容



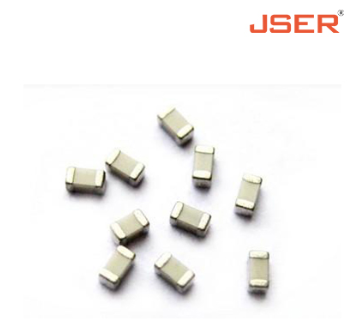

  濾波貼片電容是電容中數值選擇面較寬的器件,一般音響電源的濾波貼片電容可用47微法-2000微法都可以。高檔音響可用10000微法以上,精密儀器濾波貼片電容都選擇在1-3萬微法。開關電源的電源整流部分電容一般為100-150微法,耐壓400V以上,這個誤差不能太大,因為它和開關管的導通峰值電壓有關。在橋式整流后,為什么濾波貼片電容有的是1000UF,有的是25UF?



  此電容容量的選擇與肪動系數,負載有很大的關系,可是到具體應用中我怎么做,還是不明白!經過整流橋以后的是脈動直流,波動范圍很大。后面一般用大小兩個電容,大電容用來穩定輸出,眾所周知電容兩端電壓不能突變,因此可以使輸出平滑小電容是用來濾除高頻干擾的,使輸出電壓純凈電容越小,諧振頻率越高,可濾除的干擾頻率越高。


  容量選擇:


  (1)大電容,負載越重,吸收電流的能力越強,這個大電容的容量就要越大


  (2)小電容,憑經驗,一般104即可


  濾波貼片電容是根據截止頻率來確定的


  小于100Hz10~0.1u

  100HZ~1KHZ0.1~0.01u

  1KHZ~10KHZ0.01~0.001u

  10KHZ~100KHZ1000~100p

  大于100KHZ100~10p


  具體濾波貼片電容值就要參考標稱值了,上面只是大概的范圍。
